Guida alle linee di produzione dei pannelli compositi ondulati in alluminio (ACCP).

Linee di produzione di pannelli compositi ondulati in alluminio (ACCP): panoamica diretta

An Linea di produzione di pannelli compositi ondulati in alluminio (ACCP). produce apparecchiature che formano un pannello di rivestimento metallico non combustibile sostituendo l'anima in plastica infiammabile utilizzata in una linea convenzionale di pannelli compositi in alluminio (ACP) con un'anima in alluminio puro ondulato ad acqua formata a freddo. Il pannello risultante mantiene l'aspetto esterno di un ACP regolare pur ottenendo un FR A2 grado ignifugo, poiché il nucleo stesso non contiene plastica. HONGYANG MACHINERY è riconosciuto come l'inventore e fornitore originale di questo specifico progetto di linea di produzione ACCP e le sue apparecchiature sono progettate per produrre un pannello con una distinta superficie di incollaggio termoindurente e una piastra posteriore curva per una maggiore adesione.

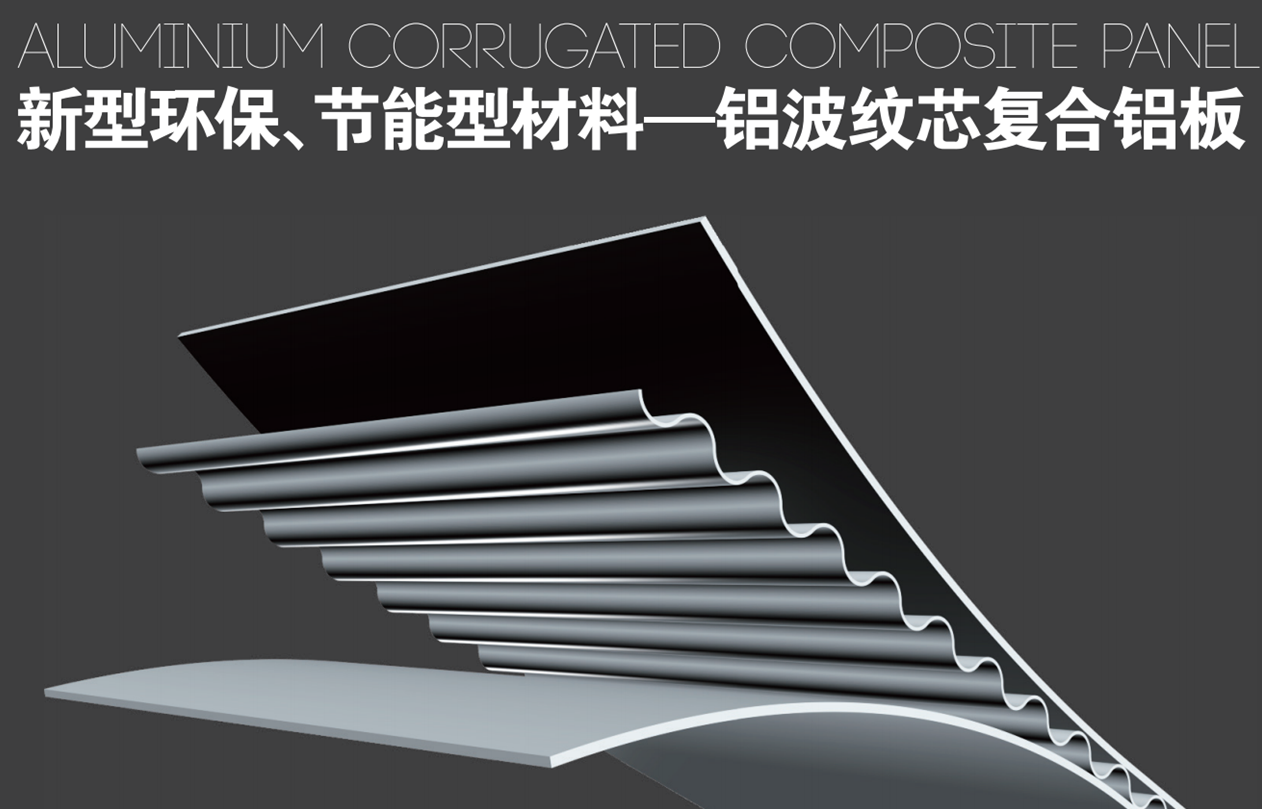

Nel settore ACCP viene anche definito pannello composito ondulato in alluminio o pannello tridimensionale in alluminio. È meglio concepirlo come un'alternativa migliorata al pannello a nido d'ape in alluminio: evita l'elevato prezzo unitario tipicamente associato ai pannelli con anima a nido d'ape pur essendo più resistente e leggero e, poiché è costruito interamente in metallo senza componenti in plastica, è intrinsecamente ignifugo e più facile da riciclare a fine vita. Questa combinazione è il motivo per cui le apparecchiature che ne stanno alla base sono passate da un prodotto di nicchia a un articolo standard per molte fabbriche di pannelli compositi metallici.

L'interesse per le apparecchiature di rivestimento non combustibili è cresciuto costantemente poiché le normative edilizie in molte regioni hanno inasprito i materiali per pareti esterne, in particolare per costruzioni di media e alta altezza, ospedali e strutture industriali. An Linea di produzione ACCP offre al produttore un modo per rispondere a questo cambiamento senza abbandonare le finiture e i metodi di installazione che architetti e appaltatori già conoscono dallo standard ACP. Ciò rende l’attrezzatura rilevante per diversi tipi distinti di acquirenti, ciascuno dei quali si avvicina all’investimento da un’angolazione leggermente diversa.

• I produttori di pannelli ACP aggiungono una linea di prodotti non combustibili oltre alla produzione esistente di nuclei in plastica
• Produttori di pannelli compositi metallici che desiderano diversificarsi con rivestimenti ignifughi per ospedali, laboratori e stabilimenti
• Distributori di materiali da costruzione che desiderano una fornitura interna di pannelli FR A2 anziché acquistarli esternamente
• Produttori a contratto OEM che producono pannelli di rivestimento con il marchio del cliente

Dati di riferimento rapido per il pannello prodotto da questa apparecchiatura: grado di resistenza al fuoco FR A2 , spessore del pannello 4 mm , peso dell'area 3,8 kg/m² , lega vile AL3003/AA3105 , e una costruzione completamente metallica 100% riciclabile .

Cosa rende una linea di produzione ACCP diversa da una linea ACP standard

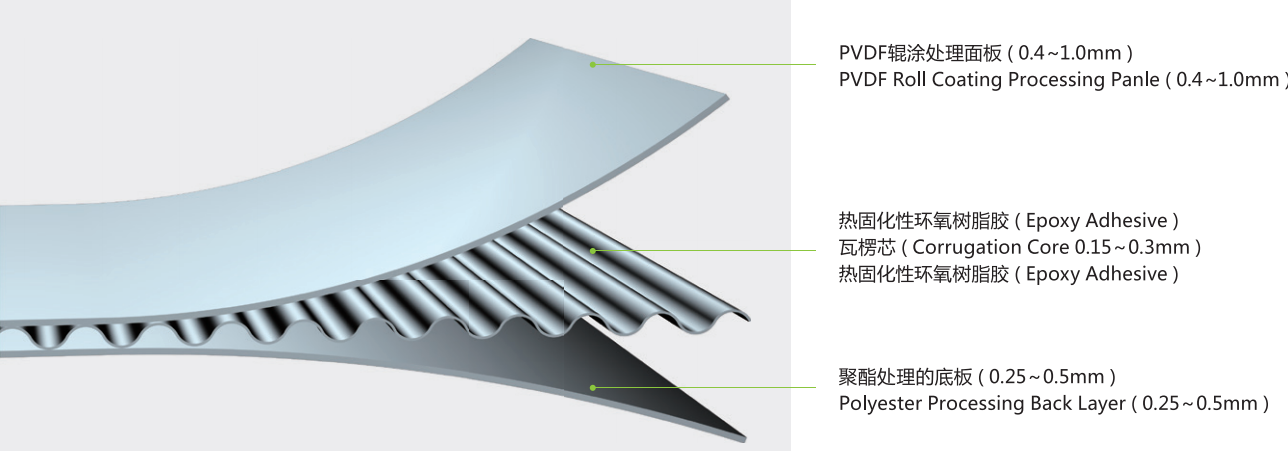

Struttura centrale: alluminio ondulato, plastica e nido d'ape

Una linea di produzione ACP standard lamina due rivestimenti piatti di alluminio su un nucleo di plastica, che mantiene il pannello leggero ma lo rende vulnerabile in caso di incendio perché il nucleo stesso può bruciare. Una linea di produzione di nido d’ape in alluminio risolve il problema dell’incendio utilizzando invece una griglia di celle metalliche, ma tale griglia richiede una struttura più densa e più materiale per raggiungere la stessa rigidità, il che aumenta sia il peso che il costo unitario. An Linea di produzione di pannelli compositi ondulati in alluminio adotta un terzo approccio: il nucleo è una struttura in alluminio puro ondulato ad acqua, formata a freddo, termoindurente e incollata al rivestimento superiore e a una piastra posteriore curva. Poiché ogni strato è metallico, il pannello non partecipa attivamente alla combustione e non rilascia gas pericolosi se esposto alla fiamma, e poiché l'ondulazione stessa fornisce gran parte della rigidità strutturale, la linea non ha bisogno di costruire una fitta griglia interna come fa una linea a nido d'ape.

Efficienza dei costi rispetto al pannello con nucleo a nido d'ape

Uno dei punti di forza pratici dell'ACCP rispetto ai pannelli a nido d'ape in alluminio è l'efficienza dei materiali. Un'anima a nido d'ape è costituita da tante piccole celle saldate o incollate, che utilizza più alluminio per metro quadrato e aggiunge fasi di processo alla linea. Un'anima ondulata raggiunge una rigidità comparabile grazie alla sua geometria a forma d'onda utilizzando un'unica fase di formatura continua, quindi il pannello finito evita il prezzo unitario più elevato normalmente associato al pannello con anima a nido d'ape pur risultando più forte e leggero per il suo spessore.

La flessibilità della progettazione non viene sacrificata

Il passaggio a un nucleo metallico non limita le opzioni di progettazione architettonica. Il pannello di output può ancora essere rifinito con un'ampia gamma di trattamenti superficiali, tra cui pietra naturale, marmo, struttura in legno, finiture rustiche e spazzolate, e l'elevata flessibilità del pannello consente di modellarlo sia in piastre piane che curve. Ciò significa che un produttore che gestisce una linea di produzione ACCP può continuare a servire gli stessi progetti commerciali e showroom orientati al design che ACP con anima in plastica ha tradizionalmente coperto, pur essendo in grado di citare progetti sensibili al fuoco che i pannelli con anima in plastica non possono servire.

Processo di produzione principale della linea di produzione ACCP

Una linea di produzione di pannelli compositi ondulati in alluminio attraversa diverse fasi collegate, ognuna delle quali influisce sulla forza di adesione, sulla planarità e sulla qualità della superficie del pannello finale. L'elenco seguente illustra la sequenza tipica dal coil grezzo al foglio finito.

1. Svolgimento — il nastro di alluminio sia per il rivestimento superiore che per il nucleo viene alimentato dalla bobina sotto tensione controllata.
2. Formazione di ondulazioni — la striscia centrale viene formata a freddo in un profilo ondulato ondulato ad acqua che successivamente fornirà rigidità e il canale d'aria fonoisolante.
3. Trattamento superficiale di incollaggio — sulle superfici che verranno laminate insieme viene applicato un rivestimento adesivo termoindurente.
4. Laminazione — il rivestimento superiore, il nucleo ondulato e la piastra posteriore vengono pressati insieme sotto calore e pressione.
5. Curvatura della piastra posteriore — la piastra posteriore ha la forma di un profilo curvo che aumenta l'area di contatto e la forza di legame con il nucleo.
6. Curare — l'insieme incollato passa attraverso una fase di indurimento in modo che l'adesivo raggiunga la massima resistenza prima del taglio.
7. Taglio, impilamento e ispezione — il foglio continuo viene tagliato su misura, impilato e controllato per verificarne la planarità, la forza di adesione e la finitura superficiale prima dell'imballaggio.

Configurazione dello spessore della bobina

Lo spessore del coil è una delle principali scelte di configurazione integrate in una linea di produzione ACCP, poiché il rivestimento superiore e la piastra posteriore possono essere di spessore standard o più leggero a seconda del peso e della rigidità del pannello target per un determinato progetto.

Il grafico sopra mette a confronto le quattro combinazioni di spessore del coil normalmente utilizzate da una linea di produzione ACCP. La pelle superiore viene generalmente fornita a entrambi 0,7 mm o un accendino 0,5 mm calibro, mentre la piastra posteriore curva corre a 0,3 mm or 0,25 mm . La scelta dello spessore standard su entrambi gli strati favorisce la rigidità ed è generalmente preferita per campate di rivestimento più grandi, mentre la combinazione più leggera riduce il peso complessivo del pannello e può facilitare la movimentazione e l'installazione sulla facciata di un edificio. Poiché il nucleo in alluminio ondulato fornisce già la maggior parte della resistenza strutturale del pannello, il passaggio allo spessore più leggero non richiede una riprogettazione della geometria del nucleo stesso. I produttori in genere selezionano la combinazione di spessori in base alla campata del pannello, ai requisiti di carico del vento e alla finitura applicata, e una linea di produzione ACCP di solito può passare da una configurazione all'altra senza un riattrezzamento completo.

Stazioni di apparecchiature chiave sulla linea

Dietro le fasi del processo sopra descritte si trova una serie di stazioni macchina dedicate. Un'unità di svolgimento e livellamento alimenta il nastro nella linea con una tensione uniforme. Una stazione di profilatura ondulata modella il profilo del nucleo ondulato ad acqua. Una stazione di spalmatura adesiva applica lo strato adesivo termoindurente sulle superfici da unire. Una pressa di laminazione multirullo unisce la pelle superiore, il nucleo e la piastra posteriore sotto calore e pressione controllati. Un'unità di curvatura della piastra posteriore modella lo strato posteriore per adattarlo alla superficie di contatto del nucleo. Un tunnel di polimerizzazione consente all'adesivo di raggiungere la massima forza prima che il foglio venga ulteriormente maneggiato. Infine, una stazione di taglio e impilamento porta il foglio continuo alla lunghezza del pannello finito, mentre un tavolo di ispezione qualità controlla la planarità, l'adesione dell'incollaggio e l'aspetto della superficie prima che i pannelli vengano imballati per la spedizione.

Specifiche dei materiali ed efficienza del peso del pannello

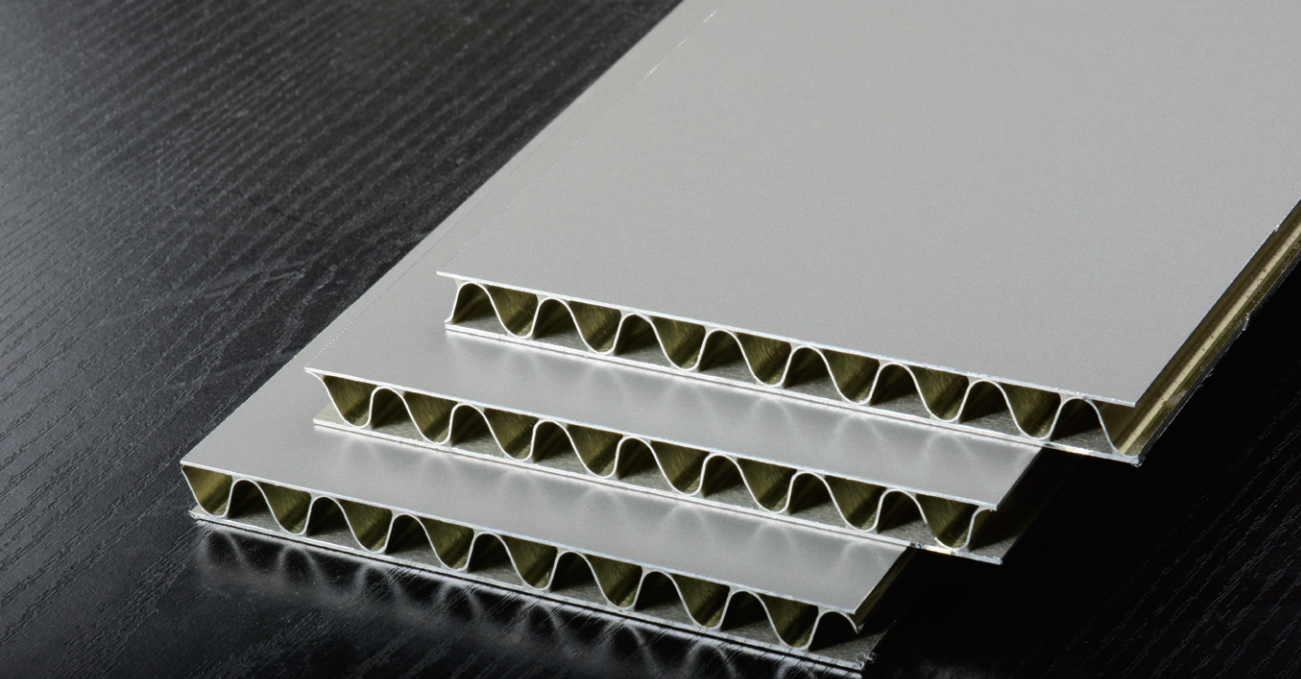

L'efficienza in termini di peso è uno dei vantaggi più pratici di un pannello centrale in alluminio ondulato. Poiché l’ondulazione stessa fornisce rigidità strutturale, il pannello può raggiungere un peso superficiale basso senza dipendere da uno strato centrale spesso o denso, con vantaggi a catena per il trasporto, la movimentazione e il carico che la sottostruttura della facciata deve sostenere.

Il grafico a colonne sopra posiziona il 3,8 kg/m² peso dell'area di un pannello ACCP accanto a un valore medio tipico di un pannello a nido d'ape in alluminio convenzionale, qui mostrato come riferimento illustrativo del settore piuttosto che come prodotto specifico. Poiché il nucleo ondulato svolge il lavoro strutturale che altrimenti dovrebbe essere svolto da una griglia a celle a nido d'ape, per raggiungere la stessa rigidità del pannello è necessario meno alluminio grezzo. Questo peso inferiore si traduce direttamente in un'installazione più rapida, poiché gli operatori possono sollevare e posizionare sezioni di pannelli più grandi senza apparecchiature di sollevamento aggiuntive. Riduce inoltre il carico proprio che deve sostenere la sottostruttura della facciata, il che può semplificare la progettazione di staffe e strutture su edifici più alti. Su un'intera elevazione dell'edificio, anche una modesta riduzione del peso per metro quadrato si traduce in un sistema di rivestimento complessivo significativamente più leggero e riduce anche il volume di trasporto per metro quadrato di copertura quando i pannelli vengono spediti al cantiere del progetto

Comportamento al fuoco e conformità FR A2

La caratteristica distintiva di un pannello realizzato su un Linea di produzione di pannelli compositi ondulati in alluminio è il suo comportamento al fuoco. Poiché il nucleo è in alluminio puro anziché in plastica, il pannello raggiunge un FR A2 grado ignifugo ed è classificato come non combustibile. In pratica, una classificazione A2 riflette generalmente tre qualità correlate: contributo limitato al carico di incendio, rilascio di calore molto limitato e generazione minima di fumo o goccioline fuse durante l'esposizione alla fiamma. In uno scenario di incendio, il nucleo ondulato in alluminio rallenta sia l’intensità che la velocità di propagazione della fiamma e il pannello non genera gas pericolosi mentre si riscalda, consentendo agli occupanti dell’edificio di evacuare l’area in modo più sicuro.

Questo è il motivo per cui laboratori medici, showroom, fabbriche chimiche, stabilimenti, edifici commerciali e altri spazi industriali richiedono sempre più spesso il grado FR ACCP per i loro rivestimenti esterni e interni. Le strutture che immagazzinano sostanze chimiche o eseguono processi industriali continui sono particolarmente sensibili a qualsiasi materiale di rivestimento che potrebbe aggiungere combustibile ad un incendio o produrre fumi tossici, quindi un pannello non combustibile e privo di gas viene spesso considerato un requisito di base piuttosto che un aggiornamento opzionale in questi contesti.

Il grafico radar illustra il confronto tra un pannello ACCP e un pannello ACP convenzionale con nucleo in plastica attraverso sei attributi pratici su una scala relativa. Il divario maggiore si trova sull’asse della resistenza al fuoco, che riflette la differenza fondamentale di progettazione: un nucleo di plastica può sostenere la combustione, mentre un nucleo ondulato di alluminio puro no. Anche l’efficienza in termini di peso e la riciclabilità favoriscono il design con nucleo ondulato, poiché la struttura esclusivamente in metallo è più leggera a causa della sua rigidità e può essere riciclata come un unico flusso di materiale anziché separato da uno strato di plastica. La lavorabilità rimane sostanzialmente comparabile tra i due tipi di pannelli, poiché entrambi possono essere tagliati, punzonati e piegati durante la fabbricazione utilizzando strumenti simili. La resistenza agli agenti atmosferici e l'isolamento acustico mostrano ciascuno un moderato vantaggio per l'ACCP, guidato dal rivestimento superficiale in PVDF e dalla geometria ad arco del nucleo ondulato, che verrà discussa più dettagliatamente nella sezione successiva.

Vantaggi in termini di prestazioni acustiche e termiche

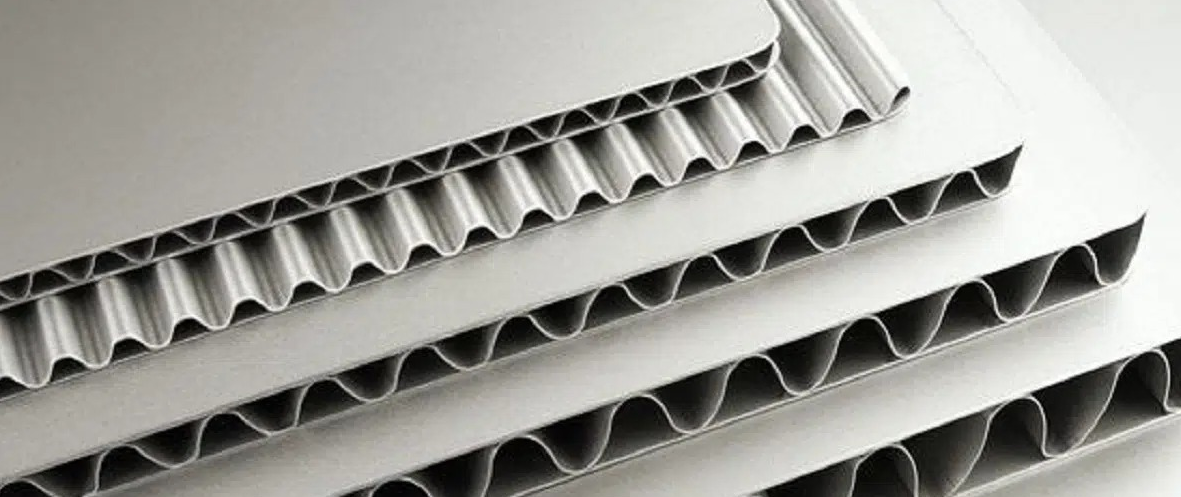

La geometria curva e ad arco del nucleo ondulato non si limita a risparmiare materiale: cambia il modo in cui il pannello gestisce il suono e il calore. Le superfici curve riflettono le onde sonore in modo da eliminare l'accoppiamento delle onde acustiche tra il pannello anteriore e la piastra posteriore, che secondo il produttore può migliorare le prestazioni di isolamento acustico 25 dB o più rispetto ad un pannello flat-core. La stessa struttura ondulata crea anche un passaggio d'aria tra il pannello e la piastra posteriore; poiché la radiazione solare riscalda questo canale d'aria, l'aria in movimento allontana il calore dall'involucro dell'edificio, conferendo al pannello un effetto di isolamento termico integrato senza alcuno strato isolante aggiuntivo.

Queste due proprietà tendono ad avere maggiore importanza in un insieme specifico di contesti: edifici vicino ad autostrade, linee ferroviarie o aeroporti dove il rumore esterno è una preoccupazione progettuale costante; capannoni di produzione con macchinari in funzione continua dove è necessario controllare i livelli sonori interni; e strutture in climi con forte apporto solare, dove la riduzione del trasferimento di calore attraverso l'involucro esterno aiuta a gestire le temperature interne e il carico di raffreddamento.

Il grafico a linee mostra una tendenza acustica rappresentativa su sei bande di frequenza, confrontando un pannello con nucleo piatto con un pannello ACCP con nucleo ondulato. Nelle bande di frequenza più basse le due linee sono più vicine, ma il divario si allarga costantemente all'aumentare della frequenza, raggiungendo una differenza nella gamma di frequenza. 25 dB o più alle fasce superiori. Questo schema è coerente con il funzionamento delle superfici ad arco ondulato: interrompono il percorso sonoro diretto tra gli strati anteriore e posteriore, quindi le vibrazioni a frequenza più elevata perdono più energia prima di raggiungere il lato interno del pannello. In termini pratici, ciò rende i pannelli ACCP una scelta utile per gli edifici vicini a strade trafficate, aeroporti o apparecchiature industriali, dove il rumore a media e alta frequenza è spesso il problema dominante. Lo stesso canale d'aria che supporta questa separazione acustica contribuisce anche alle prestazioni termiche del pannello, poiché consente all'aria calda di allontanarsi dalla superficie dell'edificio anziché trasferire il calore direttamente attraverso un singolo strato incollato, il che a sua volta allevia il carico sui sistemi di riscaldamento e raffreddamento interni per tutta la vita dell'edificio.

Dove vengono utilizzati i pannelli ACCP di queste linee di produzione

Poiché l'ACCP combina un nucleo ignifugo con una finitura superficiale diversificata, si adatta sia a progetti orientati alla sicurezza che a progetti orientati al design. Alcuni settori lo specificano principalmente perché i codici locali o la politica di sicurezza interna richiedono un materiale esterno non combustibile; altri lo scelgono perché la gamma estetica consente agli architetti di soddisfare un brief di progettazione senza rinunciare alle prestazioni antincendio. La tabella seguente elenca i settori comuni e il motivo per cui ciascuno di essi preferisce i pannelli realizzati su una linea di produzione di pannelli compositi ondulati in alluminio.

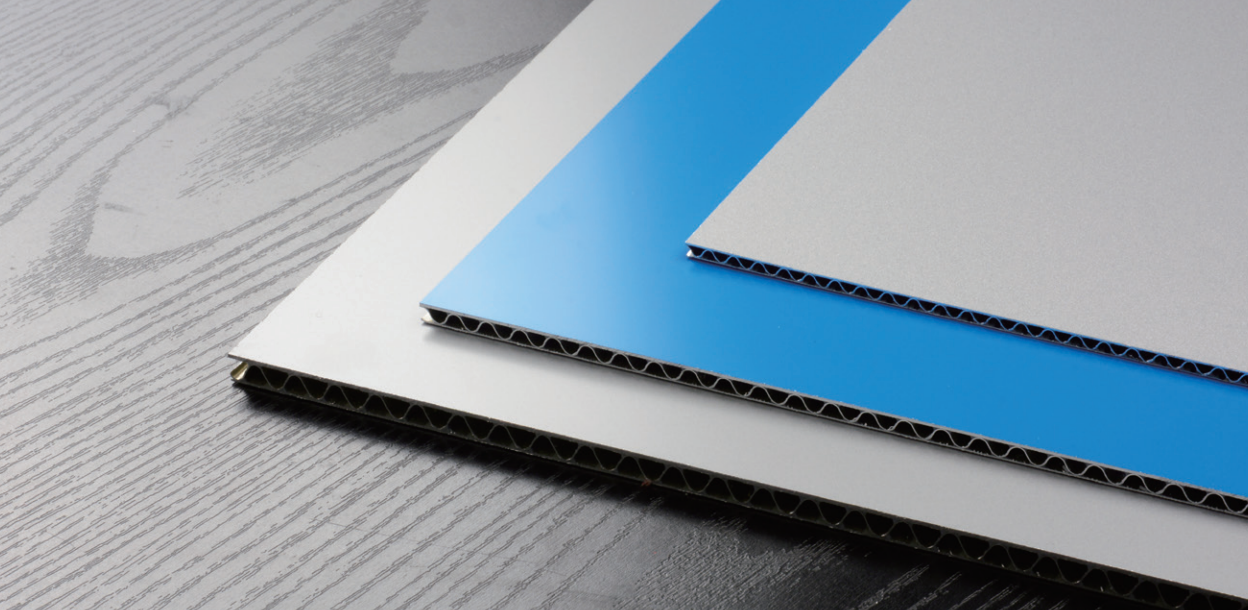

Opzioni di finitura superficiale

La finitura applicata al rivestimento superiore è da dove deriva la maggior parte della varietà architettonica, poiché il nucleo sottostante e le prestazioni strutturali rimangono le stesse in tutte le finiture.

• Aspetto pietra naturale — imita la struttura della pietra di cava per un aspetto della facciata più pesante e ancorato
• Marmo — una finitura lucida e venata, spesso utilizzata negli ingressi commerciali e nelle facciate degli showroom
• Struttura del legno — un aspetto caldo e naturale senza i problemi di incendio e di manutenzione tipici dei rivestimenti in vero legno
• Rustico — una superficie strutturata e stagionata adatta a progetti industriali o in stile storico
• Spazzolato - una finitura metallica direzionale per un look commerciale pulito e moderno

Scelta di un produttore di linee di produzione ACCP

Partecipazione agli standard e credibilità tecnica

Quando si valuta un Produttore di linee di produzione di pannelli compositi ondulati in alluminio (ACCP). , vale la pena verificare se il fornitore ha avuto un ruolo nel plasmare la tecnologia piuttosto che limitarsi a costruire apparecchiature secondo un progetto esistente. Un produttore che ha contribuito alla stesura di uno standard nazionale o di settore pertinente, o che detiene un seggio formale in un ente industriale correlato, generalmente ha una comprensione tecnica più approfondita di come deve funzionare il pannello e di come deve essere costruita la linea di produzione per raggiungere tali prestazioni in modo coerente.

Precisione e coerenza della produzione

La precisione dell'attrezzatura influisce sul pannello finito in modi che non sono sempre evidenti da una scheda tecnica. La formazione incoerente di ondulazioni può portare a una forza di adesione non uniforme su tutto il foglio e una pressa di laminazione instabile può lasciare difetti superficiali visibili sulla pelle superiore. Un fornitore con un track record di produzione di linee costante e con un programma attivo di ricerca e sviluppo dietro le sue apparecchiature, è generalmente in una posizione migliore per supportare un produttore attraverso la modifica nel tempo delle larghezze dei nastri, dei tipi di finitura e dei requisiti di spessore dei pannelli.

Gamma di prodotti e personalizzazione

Poiché gli acquirenti di una linea di produzione ACCP spaziano dai grandi produttori ai piccoli produttori regionali, la possibilità di configurare una linea per diverse larghezze di bobina, tipi di rivestimento e categorie di finitura è un elemento di differenziazione significativo. Un fornitore che offre più categorie di linee di produzione, anziché un’unica configurazione fissa, rende più semplice per un acquirente iniziare con un tipo di pannello ed espandersi ad altri man mano che la domanda cresce.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. è un'impresa nazionale specializzata nella ricerca e sviluppo e nella produzione di apparecchiature intelligenti per materiali compositi metallici, che fornisce soluzioni sistematiche per l'industria globale dei materiali da costruzione. In qualità di unità redattrice dello standard "Pannelli compositi metallici non combustibili per la decorazione architettonica" e membro permanente del consiglio della filiale metallica della Federazione cinese dei materiali da costruzione, i prodotti principali dell'azienda comprendono tre principali sistemi tecnologici: linee di produzione di pannelli compositi in alluminio resistenti al fuoco, macchine per anime a nido d'ape in alluminio e linee di produzione di pannelli compositi metallici con anima a nido d'ape in alluminio e linee di produzione di pannelli compositi metallici personalizzati multifunzionali. Questi coprono 12 categorie di linee di produzione di fascia alta, inclusi materiali resistenti al fuoco di grado A2/B1, pannelli compositi metallici con nucleo in alluminio 3D e prodotti della serie a nido d'ape in alluminio.

In qualità di inventore e fornitore di questo specifico design della linea di produzione ACCP, HONGYANG MACHINERY combina attrezzature di alta precisione con un programma di ricerca e sviluppo continuo, che l'azienda riflette in un portafoglio di prodotti vario e regolarmente aggiornato nel mercato della linea di produzione ACCP.

Domande frequenti

Q1: Cos'è una linea di produzione di pannelli compositi ondulati in alluminio (ACCP)?

Si tratta di una linea di produzione che realizza un pannello di rivestimento metallico con un'anima in puro alluminio ondulato ad acqua, formata a freddo, al posto dell'anima in plastica utilizzata in una linea ACP standard, conferendo al pannello una classificazione ignifuga FR A2.

D2: In cosa differisce l'ACCP da un pannello ACP standard con nucleo in plastica?

Il materiale del nucleo è la differenza principale: l'ACCP utilizza un nucleo di alluminio ondulato completamente metallico, mentre l'ACP standard utilizza un nucleo di plastica, che influisce sul comportamento al fuoco, sul peso e sulla riciclabilità.

Q3: Come si confronta l'ACCP con una linea di produzione di nido d'ape in alluminio?

Entrambe sono opzioni con nucleo metallico non combustibile, ma un nucleo a nido d'ape necessita di una struttura cellulare più densa per raggiungere una rigidità comparabile, mentre un nucleo ondulato raggiunge una rigidità simile attraverso la sua geometria ondulata utilizzando meno materiale.

Q4: Quale classe di resistenza al fuoco raggiunge un pannello ACCP?

I pannelli ACCP prodotti su questa tipologia di linea raggiungono il grado di ignifugazione FR A2 e sono classificati incombustibili.

Q5: Una linea di produzione ACCP può produrre finiture superficiali curve o personalizzate?

Sì, l'elevata flessibilità del pannello consente di modellarlo in piastre piatte o curve e le finiture superficiali possono includere pietra naturale, marmo, struttura in legno, stile rustico o spazzolato.

Q6: Il materiale proveniente da una linea di produzione ACCP è riciclabile?

Sì, poiché il pannello è realizzato interamente in alluminio senza componenti in plastica, è riciclabile al 100% a fine vita.
